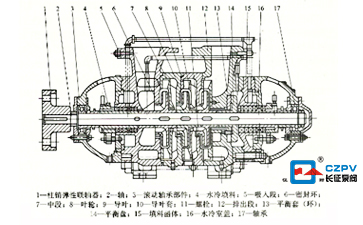

鍋爐給水循環泵的結構為臥式結構，采用了我國推薦使用的高效節能產品的水力模型。具有效率高，性能范圍廣，使用壽命長，安裝維修方便等特點。下面由水泵廠家為您介紹鍋爐給水循環泵的結構。
鍋爐給水循環泵進出口均為垂直向上，通過拉緊螺栓把該泵的進水段，中斷，出水段和軸承體等泵體部分連接為一體。根據該泵的揚程選擇它的級數。
鍋爐給水循環泵的轉子部分主要由軸和安裝在軸上的葉輪，軸套，平衡盤等零件組成，其中葉輪的數量根據該泵的級數而定。軸上零件用平鍵和軸螺母緊固，使它與軸連為一體。整個轉子由兩端滾動軸承或者滑動軸承支撐。軸承按照型號而定，不承受軸向力，軸向力由平衡盤平衡。該泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。
鍋爐給水循環泵的進水段，中段和出水段之間的密封面采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環，導葉套等進行密封，密封環和導葉套的磨損程度已影響該泵的工作性能時應該及時更換。
軸的密封形式有兩種，分別是填料密封和機械密封。該泵采用填料密封時，填料環的安放位置要準確，填料的松緊度要適中，以液體能一滴一滴流出為宜。
