增壓泵安裝時可以根據用戶和實際需要選擇垂直或者水平安裝，水流方向要和泵體上箭頭標注的方向一致。增壓泵可以分為多級增壓泵和管道增壓泵。增壓泵止回閥可以安裝在出水口方向，或者用水設備的進水口方向。多級增壓泵屬于給水設備，止回閥一般安裝在出水口方向。

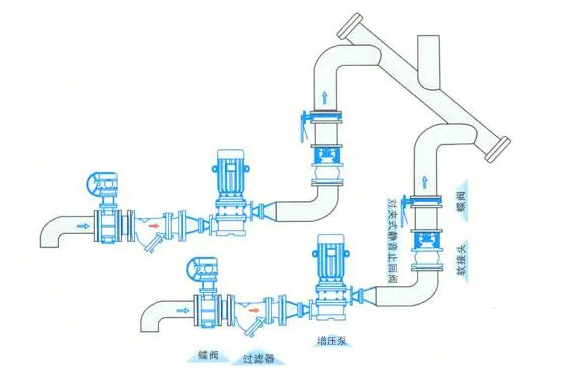

增壓泵止回閥正確的安裝圖解
1.立式單級管道增壓泵
管道增壓泵可以分為立式單級管道增壓泵和立式多級增壓泵。它們除了外形有所不同，安裝方法大致是一樣的。立式單級管道增壓泵安裝起來相對比較簡單，進出水大小相同，位于同一條直線，出口距離地面的高度是一樣的。這些都為我們在安裝時節省了精力與時間。安裝所需附件是進出水柔性軟接頭便于安裝，進出水閥門用于調試，進出水壓力表是用來觀察水源與出水壓力的情況。增壓泵也是多級離心泵。
2.立式多級管道增壓泵
立式多級管道增壓泵和立式單級管道增壓泵安裝一樣省時省力。進出水大小是相同的，并且位于同一條直線上，出口距離地面的高度是一致的，這些都為我們節省了不少時間與精力。安裝需要的附件比如進出水柔性軟接頭、進出水閥門、進出水壓力表等。
3.離心式增壓泵
離心式增壓泵的安裝準備工作要比較簡單一些，進出水口不一樣大，高度也不一樣，體積大安裝較為費力。進出水口能靈活調節角度，在一些場合中給我們?nèi)粘Ｊ褂脦砗艽蟮谋憷?。安裝附件是一樣的。
增壓泵止回閥安裝位置
（1）多級增壓泵止回閥安裝時，請按照安裝方式顯示中的垂直或者水平安裝，水流方向應該和泵體上箭頭標注的位置一樣，盡量安裝在距離水位較近的位置。
（2）為了方便使用與維修，在增壓泵進出口管路上應該安裝一個閥門。
（3）抽吸液面低于管道增壓泵葉輪上端面時應該安裝止回閥，出口端連接一三通作為引水之用，在初次使用時應該在增壓泵內灌滿水，并且把螺塞擰緊。
（4）增壓泵腔內沒有進水之前，請不要長時間工作，避免密封件損壞。
（5）管路連接時應該連接緊密，特別注意進水管路不能漏氣，否則增壓泵的揚程會降低或者抽不上水。
（6）增壓泵出廠前旋轉方向已經調好，假如需要重新接線時，請按照泵體上箭頭的方向標志接線。
（7）電機線圈內裝有安全保護裝置，當水泵發生故障時可以自動斷路，等到故障排除后電機溫度下降就能自動恢復運行。

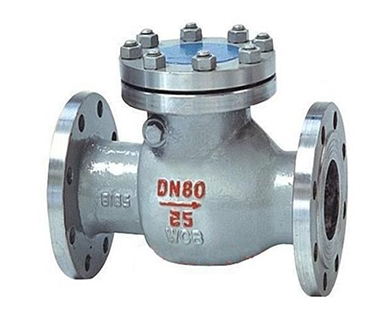

增壓泵止回閥又被稱為逆止閥，是自動閥門的一種，止回閥是利用管道內流動介質的壓力進行推動運行，安裝止回閥可以確保增壓泵內部的水流方向。增壓泵止回閥正確的安裝圖解和增壓泵止回閥安裝位置由水泵廠家總結。
