水泵管道正確安裝方法

2021/12/14 16:39:33

前段時間我們對增壓泵正確安裝圖方法進行了簡單講解，下面講解水泵管道正確安裝方法。

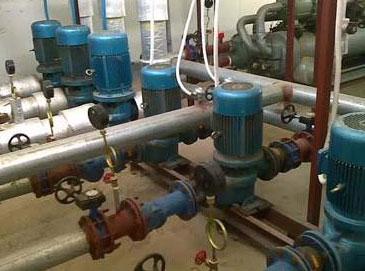

水泵安裝方法圖解

水泵安裝完成后就能進行水泵管道的安裝工作。水泵管道安裝前需要查看管子與附件的完好情況、質量、數量、規格等是否符合設計和安裝要求，法蘭盤是否對孔螺絲是否備齊，偏心管與正心管是否垂直正確。對于鑄鐵管、混凝土、附件，應該做壓水試驗有滲漏的情況不可以使用。水泵管道安裝過程中可以從水泵進口與水泵出口開始按照設計要求依次向外安裝。

水泵管道正確安裝方法

1.安裝位置正確

應該嚴格按照設計軸線位置進行安裝，不能隨意更改管道位置。

2.管道密封嚴格

對于各種管道離心泵的進水管道不可以有漏氣情況，出水管道不可以漏水。

3.管道坡度和坡向應該符合要求

管道連接不可以用強力對口或者加熱管道、加偏墊等方法來消除管道接口的偏差、空隙、錯口等缺陷。

4.進水管道不可以有存氣的地方

自吸離心泵進水管道水平段應該有一定的坡度，沿水流方向管道逐步上升，確保空氣可以順利排出，偏心漸縮管的水平面在上，斜面在下，水泵進口應該避免直接和彎頭相連接，兩者之間需要加裝一段直管。

5.應該在泵房和進水池處設置柔性接頭

為了防止泵閥和金屬池發生不均勻沉陷管道受到破壞，應該方便設置柔性接頭或者個細節圖。管道和腔體間的間隙需要進行防滲處理。

6.剛性連接的長出水管道上應該設置伸縮節

在高效連接的長出水管道上為了防止管道內產生較大的溫度應力，應該設置伸縮節來保證管道的自由伸縮，伸縮節應該和管道同心伸縮量應該滿足設計要求。

7.管道需要有固定與支撐

管道不可以直接鋪設在地面上需要支撐在支墩與鎮墩上，臥式離心泵進口和出口的管道以及閥件需要設置支撐。

管道直徑合理選擇。管道直徑大時，相同流量下液流速度小，阻力損失也小單價格高；管道直徑小時，會造成阻力損失增大，選擇出的水泵揚程也會增加，功率隨之增加，成本與運行費用都會有所增加。應該從技術與經濟的角度去綜合考慮。排出管和水管接頭應該考慮所能承受的較大壓力。過度包裝應該盡量布置成直管，盡可能減小管道中的附件以及盡可能縮小管道長度。需要轉彎的時候彎頭的彎曲部件有關是管道直徑的三到五倍，角度要盡量大于90℃。

水泵管道的正確安裝方法由水泵廠家總結。
