前段時間我們介紹了一些水泵選型的方法，離心泵的常用電機功率有1.1kW、2.2kW、3kW、4kW、5.5kW、7.5kW、11kW、15kW、18.5kW、22kW、30kW、37kW、45kW、55kW、75kW、90kW、110kW、132kW。
電機在滿載時以較佳功率因數與效率來運轉，用戶在選擇電機時不想購買配用功率過大的這樣會有些浪費。當然假如配用功率選擇過小，就會出現許多問題。下面我們將簡單描述離心泵電機功率選擇的方法。
設施我們用離心泵的性能曲線圖來選擇電機。

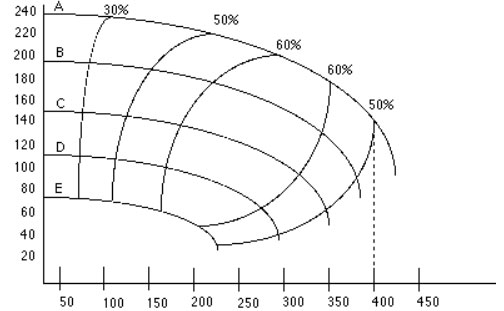

我們先要做的一件事是采用什么直徑的葉輪。離心泵的性能曲線圖中顯示了從A到E的葉輪直徑。我們選擇了字母而不是數字。便于我們能采用公制或者英制單位來進行處理。
舉例我們就使用葉輪尺寸A。用戶需要檢查曲線的右側來選擇一條效率線，也就是百分之五十的效率線。這是該尺寸葉輪的較大流量。這時的流量為百分之五十的效率線和A葉輪下的流量和揚程曲線交點所對應的流量是400。接著把流量與葉輪尺寸轉移到第二張圖片。

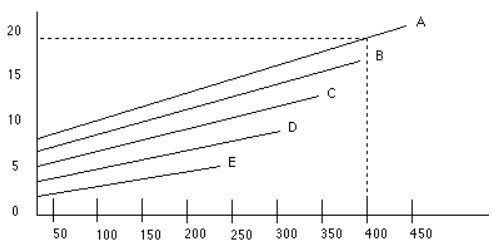

圖表左側的數字顯示出止動功率或者消耗的千瓦數?？梢詾橛脩暨x擇出適合的單位。從此圖看出我們把末尾一條效率線對應的較大流量400上使用大約20kW。
假如水泵的性能滿足應用需求，并且在較佳效率點運行。針對葉輪尺寸A，較佳效率點的流量大約是325。假如偶爾用更高的流量400運行，或者可能出現任何其他瞬時過載的狀態。
選擇電機功率時需要考慮前一個系數，一般會有三個范圍：
1.00～1.10的服務系數：其中大部分是很老的電機，大部分會有不良的鋁繞組。
1.15的服務系數：這是較為常見的服務系數。
2.00～2.50的服務系數：這些電機很少有庫存，需要以高價制造。
電機有各種hp或者kW的額定值。比較常見的hp額定值是：0.5、1.0、1.5、2.0、3.0、5.0、7.0、10、15、20、30等等。比較常見的hp額定值是：0.37、0.55、0.75、1.1、1.5、2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、185等等。
電機的配用功率一般是以額定工況點的軸功率乘以一個系數來計算的，但是需要確保管道離心泵可以在較大的流量點長時間安全穩定運行。電機的配用功率需要能覆蓋離心泵在較大流量點的軸功率，并且需要有一定的余量。
離心泵電機功率的選擇可以根據用戶所給的流量、揚程、介質等具體性能參數選擇適合的離心泵電機功率。離心泵廠家推薦閱讀：離心泵結構組成圖解
