上海長征泵閥離心泵抽水裝置和抽水過程

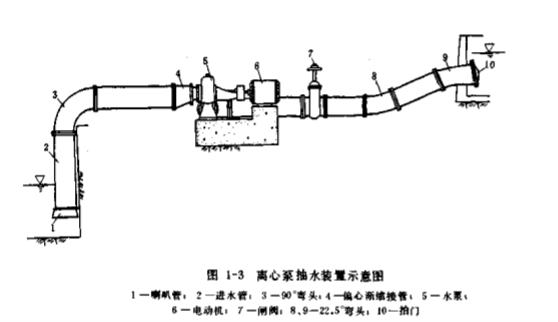

圖1-3為離心泵抽水裝置示意圖。單級單吸離心泵安裝在進水池水面之上,驅動水泵的
動力機為電動機，電動機與水泵通過聯軸器直接連接。
水泵進口端接進水管路，出口端接出水管路。在進、出水管路上還裝有各種管件和閥件，統稱為管路附件。管件是將管子連
接起來的連接件，在圖1-3 中可見到的有90°彎頭、偏心漸縮接管、兩個22.5°彎頭等。
閥件包括底閥、閘閥、拍門等。水泵啟動前泵殼和進水管內必須充滿水。底閥就是人工充
水時防止水漏失的單向閥門。但是，運行時水流流經底閥的水頭損失很大，故應取消而代
之以其他充水設備。在小型抽水裝置中，為防止水中雜物吸入泵內，在進水管管口裝有濾
網。閘閥裝在出水管路上，用以啟動、停機或檢修時截?cái)嗨?并可臧輕動力機啟動負荷,
抽真空時隔絕外界空氣，對小型水泵裝置也可讕節水泵流量或功率。水泵啟動后，電動機
通過聯軸器帶動水泵葉輪旋轉，進水池的水經進水管吸入泵內，從葉輪甩出的水經出水管
流入出水池。停泵時靠裝在出水管路出口的拍門自動關閉，以防止水倒流。
