隔膜泵是容積泵的一種特殊形式。它依靠隔膜的來回?cái)噭?dòng)來改變工作室容積的吸入和排出。

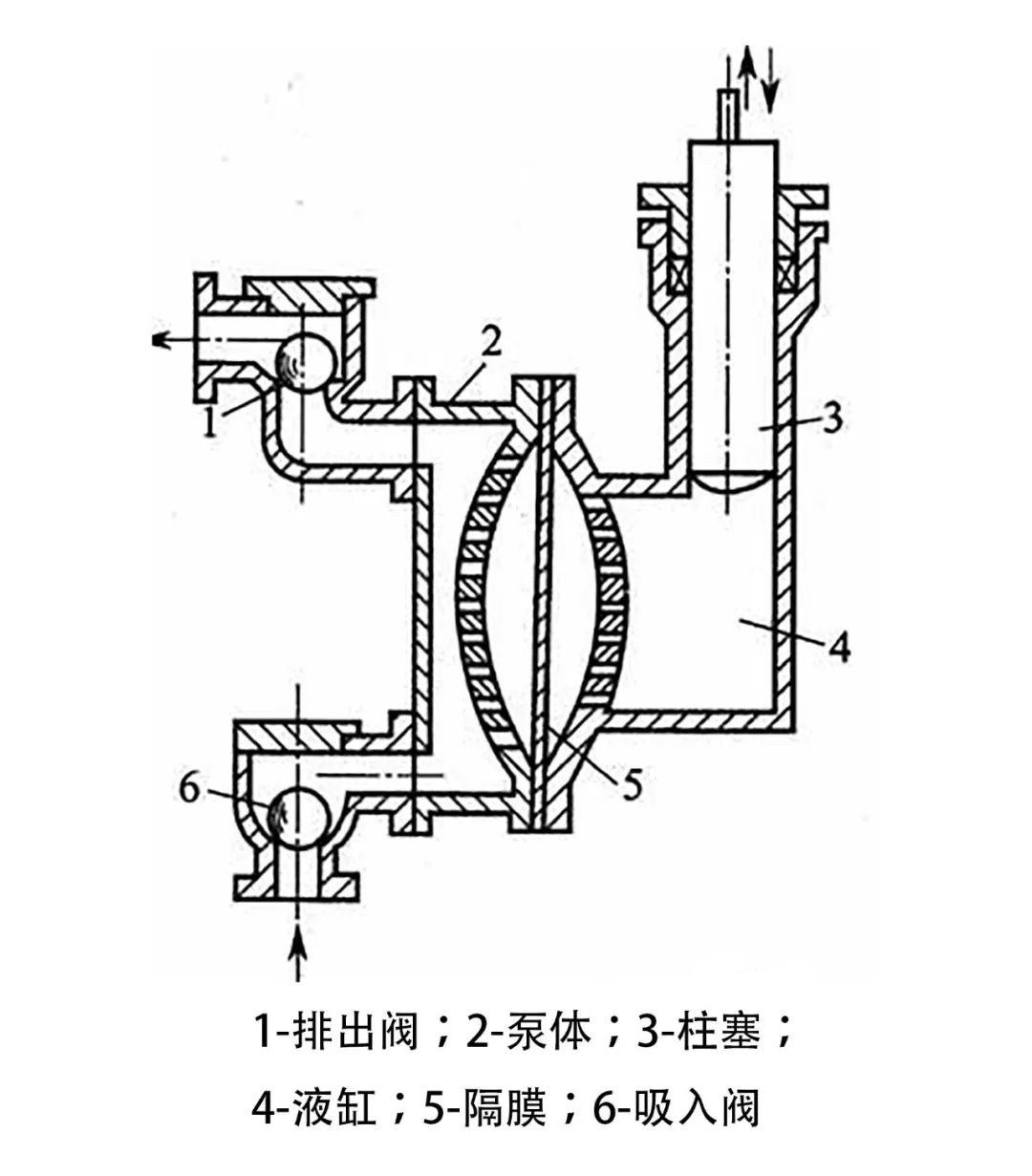

隔膜泵主要由傳動部分和隔膜缸蓋組成。傳動部分是驅動機構，其驅動隔膜來回?cái)噭?dòng)。其傳動形式包括機械傳動，液壓傳動和氣動傳動。其中，液壓傳動被廣泛使用。隔膜泵的工作部分主要由曲柄連桿機構，柱塞，液壓缸，隔膜，泵體，吸入閥和排出閥等組成，其中驅動機構和往復運動機構，由曲軸，連桿，柱塞和液壓缸組成的立柱。與往復柱塞泵是相似的。圖為液壓隔膜泵。

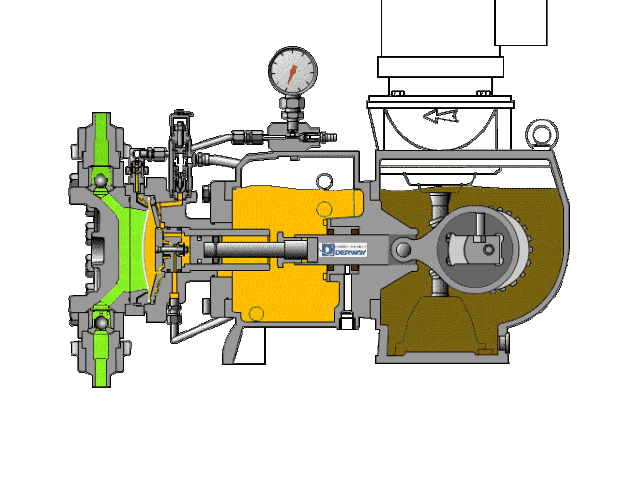

隔膜泵的缸蓋主要由隔膜隔開，以將待輸送的液體與工作流體分開。當隔膜移動到傳動機構的一側時，泵缸中的工作室會在負壓下抽吸液體。當隔膜移動到另一側時，然后排出液體。待輸送的液體通過泵缸中的隔膜與工作流體分離，并且僅與泵缸，吸入閥，排放閥和隔膜的內側接觸，而沒有與柱塞和密封裝置接觸，因此重要部件例如塞子完全在含油介質中工作，并且可以處于良好的工作狀態。下圖顯示了隔膜泵的工作狀態。
