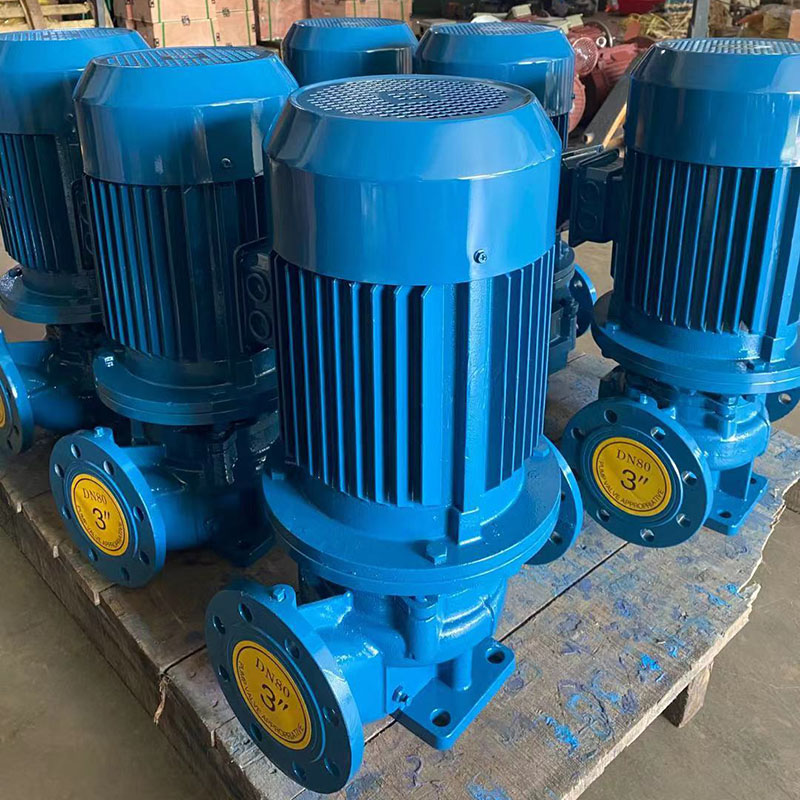

熱水循環泵是一種常見的流體輸送設備，廣泛應用于供暖系統、工業生產和其他需要循環輸送熱水的場景。其結構設計關系到泵的性能和使用效果，下面將對熱水循環泵的結構進行分析。
熱水循環泵的結構分析
熱水循環泵的主要結構包括以下幾個關鍵部件：
電機：熱水循環泵通常由電機驅動，電機通過軸與泵的葉輪連接，使葉輪旋轉從而產生流體的流動。電機是泵的動力源，其性能和功率直接影響泵的輸送能力和效率。葉輪：葉輪是熱水循環泵中的核心部件，其形狀和設計會影響泵的流量和揚程。葉輪的作用是通過旋轉將液體帶入泵內，并通過離心力產生壓力，推動液體流動到出口。
機械密封或填料：熱水循環泵的進口和出口處需要密封，以防止液體泄漏。常見的密封方式包括機械密封和填料密封，機械密封通常采用耐高溫材料以適應熱水的工作環境。
軸承和軸：軸承支撐著電機和葉輪的旋轉，軸連接著電機和葉輪，使它們能夠協同工作。良好的軸承和軸設計能夠減少泵的摩擦損耗，提高泵的效率和使用壽命。
排氣閥和排水閥：熱水循環泵在啟動時可能會產生氣體和氣泡，需要通過排氣閥排出。而在停止運行時，為了方便維護和檢修，還需要排水閥將泵內的液體排空。
熱水循環泵的結構設計需要兼顧流體特性、工作環境和使用要求等因素。合理的結構設計可以保證泵的高效運行，確保熱水的循環和輸送，從而滿足供暖系統和工業生產的需要。
