電動隔膜泵簡介
上海長征泵閥制造的電動隔膜泵是一種新型的泵種，近年來，由于在隔膜材料取得了突破性的進展，國際上越來越多的工業化國家要用此種型式的泵，代替部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業。我單位目前生產的隔膜泵分為YGB液動式和DBY電動式，產品設計均參考美國ABEL公司樣機DBY型隔膜泵適用于低壓，即出口壓力≤3kgf/cm2的場合，YGB型適用于出口壓力≥4kgf/cm2的場合。
DBY電動隔膜泵性能特點
一、不需灌引水，自吸能力達7米以上。
二、通過性能好，直徑在1 0毫米以下的顆粒、泥漿等均可以毫不費力地通過。

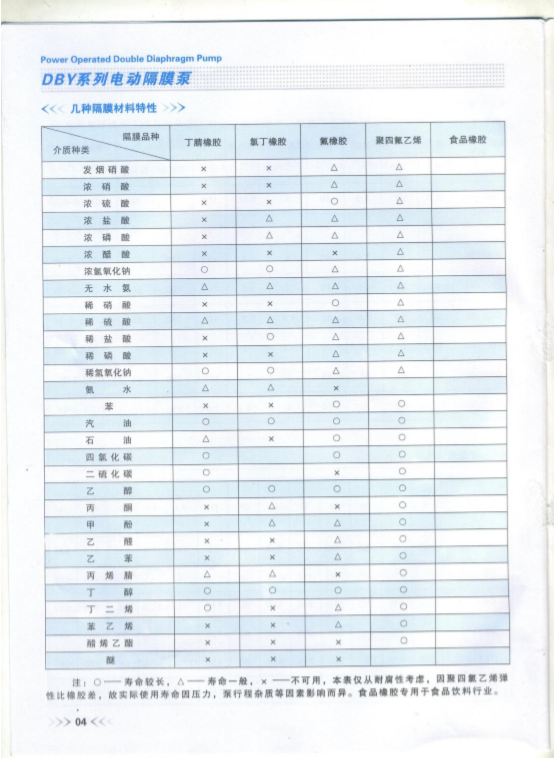

三、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
四、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠，電機分為普通式和防爆式兩種。
DBY電動隔膜泵主要用途
泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花。糖漿
油漆、顏料、膠水、粘合劑、
各種瓦、瓷、磚器及陶瓷釉漿
各種磨料、腐蝕劑、清洗油垢
各種劇毒、易燃、易揮發液體
各種污水、水泥灌漿及灰漿
各種強酸、強堿、強腐蝕液體
各種粘稠漿、乳化液、各種軟膏化裝品
各種固液分離設備的前級送壓裝置
DBY電動隔膜泵技術參數
| 型號 | 流量 m3/h | 揚程 m | 吸程 m | 電機功率 kw | z大允許通過顆粒直徑mm |
| dby-10 | 0.5 | 30 | 3 | 0.37 | 1 |
| dby-15 | 0.75 | 30 | 3 | 0.5 | 1 |
| dby-25 | 3.5 | 30 | 7 | 1.5 | 2.5 |
| dby-32 | 4 | 30 | 7 | 1.5 | 3.5 |
|
|
| 型號 | 入口 | 出口 | 連接方式 | 泵體材質 | ||||||||||
| inc | mm | inc | mm | npt | bspt | ansi 法蘭 | din 法蘭 | 鑄鐵 z | 鋁合金 l | 不銹鋼 b | 塑料 en s | 襯膠 zcj | ||
| dby-10 | 3/8 | 10 | 3/8 | 10 | ● | ● | - | - | ● | ● | ● | - | - | |
| dby-15 | 1/2 | 15 | 1/2 | 15 | ● | ● | - | - | ● | ● | ● | - | - | |
| dby-25 | 1 | 25 | 1 | 25 | ● | ● | - | - | ● | ● | ● | - | ● | |
| dby-40 | 1? | 40 | 1? | 40 | ● | ● | - | - | ● | ● | ● | - | ● | |
| dby-50 | 2 | 50 | 2 | 50 | ● | ● | ● | ● | ● | ● | ● | - | ● | |
| dby-65 | 3 | 80 | 3 | 80 | ● | ● | ● | ● | ● | ● | ● | - | ● | |
| 型號 | a | b | d | n-φd | l | h1 | h2 |
| dby-10 | 456 | 342 | 190 | 4-φ16 | 650 | 370 | 50 |
| dby-15 | 456 | 342 | 190 | 4-φ16 | 650 | 370 | 50 |
| dby-25 | 537 | 455 | 210 | 4-φ16 | 1060 | 480 | 60 |
| dby-40 | 537 | 455 | 210 | 4-φ16 | 1060 | 480 | 60 |
| dby-50 | 800 | 380 | 380 | 4-φ18 | 1510 | 700 | 85 |
| dby-65 | 800 | 380 | 380 | 4-φ18 | 1510 | 700 | 85 |
