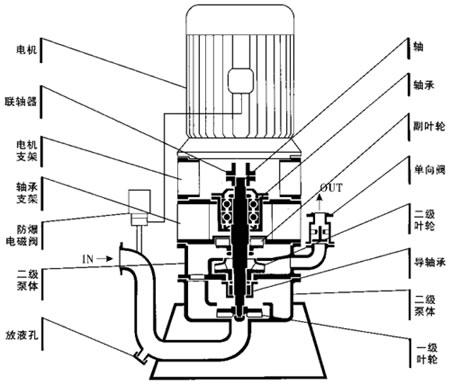

1、無密封自控自吸泵主要由泵體、葉輪、泵蓋、導葉、副葉輪、泵軸、連接架、電動空氣控制閥等部分組成；
2、該泵體內部由吸入室、儲液室、氣液分離室等部分組成；
3、泵在正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，液體混合氣體在葉輪高速旋轉的離心力作用下經導葉拋入氣液分離室；
4、由于流速突然降低，氣體與液體的比重不同，較輕的氣體從混合液中分離出來并被排出泵外，脫氣的液體重新進入工作腔與葉輪內部從吸入管路中吸入的空氣再次混合，在葉輪的旋轉的作用下，很快使泵體入口形成一定的真空度，從而達到自吸的目的；
5、由于該泵具有獨特的排氣功能，因此該泵能輸送含有氣體的液體并無須安裝底閥；
6、該泵配有“電動空氣控制閥”運行時，控制閥關閉，實現密封；
7、停機后控制閥打開，破壞了吸入管路中的真空，防止停機后泵腔內的液體因缸吸作用而眾吸入管路流出，使泵腔內保存足夠的液體來繼續完成自吸過程，從而實現了“首次引流、永久自吸”。
擴展資料：
無密封自控自吸泵的產品特點：
1、該泵密封可靠，采用無泄漏密封裝置，具體由動力密封和輔助密封組成。
2、替代了傳統水泵的填料密封、機械密封，徹底解決了傳統密封的‘‘跑、冒、滴、漏’’等問題。是替代原長軸液下泵、潛水泵、潛污泵等較理想產品。
3、該泵運行過程中密封裝置不摩擦、無磨損，使用壽命較傳統產品長1 O倍以上。
4、移植真空泵原理自吸性能穩定可靠，特別是采用“電動空氣控制閥”真正實現了首次引流，永久自吸，該泵機組振動小、噪音低、移動靈活、拆裝方便。具有優越的自控功能、可與相關控制系統配套實現高度自動化。
